冷却塔管道专用水泵的扬程计算方法(冷却塔循环水管道连接)

冷却塔管道专用水泵扬程盘算应当是体系阻力（管道、管件、冷凝器阻力之跟），冷却塔集水盘水位至冷却塔布水器的高差，冷却塔布水器所需压力组成，并附加 5％－10％余量。设计人员常犯的错误，是一见到开式体系就盘算体系的高差。冷却塔诚然是开式体系，然而因为冷却塔自带集水盘，相称于水箱放在屋顶，这局部水静压跟供水管回升所需静压相对消，所以只有计入冷却塔底盘跟布水管的高差就可能。

以某工程空调冷却塔为例：2台水泵 2台冷却塔并联，水泵设计流量400t/h，扬程40m。调试时碰到如下问题：单台水泵运行时，若泵出口阀门开度>30%，水泵振动较激烈，泵前、后压力表跳动，配电柜电流表跳动：若泵出口阀门开度<25%，水泵基本可能牢固运行，电流表显示为90A。经盘算，当电流为90A时，水泵流量假设为400t/h，效力按70％计，则扬程约17m，设计者大略把冷却塔跟水泵的高差计入了扬程，所以水泵扬程大了一倍。幸好阀门开得小，否则水泵可能会烧电机。

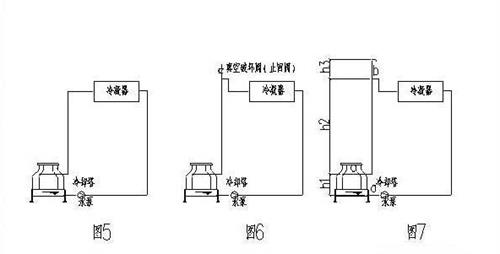

再看另一种情况：在实际工程中，因为诸多起因，建造屋面不容许放置冷却塔，而冷凝器又设于高处，形成如图5所示的体系。

这种体系当水泵结束运行时，管道内冷却水回到塔中而形成真空，产生虹吸而倒流，冷却塔集水盘处会溢水满地。设计时个别采取一定的办法，如在冷却水管的顶端装置一个真空破坏阀，如图6。或在顶部设通气管，如图7。《暖通空调》2003年第4期《冷却塔处于体系下部时的水力剖析》一文提出：当体系高度太高时，在冷却塔进水处设电动阀，以避免体系结束运行时水流空，笔者认为不如图6、7便利、简单。

下面咱们剖析一下图7，首先，假设ab段阻力为hab，bc段阻力为hbc，水泵扬程为H，冷却塔所需出流水压为hlq。

种情况：h2=hbc hlq，管道水泵扬程仅需克服ab段阻力跟ab之间的高差，即H=hab h1 h2，此时通气管的高度h3高度可为0，这是幻想情况。

第二种情况：h2 hbc hlq-h2时，水才不会从通气管内流出来。

第三种情况： h2>hbc hlq，水泵扬程仅需克服ab段阻力跟ab之间的高差扬程H=hab h1 h2，h3=0。然而，冷却塔出水中混入大量空气，水泵扬程局部被挥霍了，增加了电能消耗，这不是一个经济的做法。综上所说，种情况是少见的，第二种情况是普遍的，第三种情况应尽量避免的。为了使体系畸形经济的运行，体系高度不宜太高，设计时应进行具体盘算，当呈现第三种情况时，可能通过增加bc段阻力来避免。
