闭式冷却塔有哪几种类型(闭式冷却塔工作原理图)(闭式冷却塔原理)

发布者：闭式冷却塔厂家发布时间:2023-05-04 阅读数：

闭式冷却塔种类繁多，购买时需要选择，但经常考虑:1。通风方式;2.流体流向;3.水域空气的接触方式。这三个是最重要的。下面冷却塔厂家广东特菱教你如何选择。

1.通风方式有很大的不同

通风方式是指风流经闭式冷却塔是自然风还是需要通过机器驱动气流，或者是两种混合通风方式。首先，自然通风是指根据设备所处的环境和地形，利用自然条件进行通风。这种通风方式是最经济的，但效率相对较低(除非台风天气)。这种方式不需要任何辅助工具，但通风的风力相对较小，所以空气流量相对较慢。因此，它更适合制冷要求相对较慢的制冷场所，但很少使用。什么是机械通风：在闭式冷却塔顶部设置风扇，由机器驱动。根据生产需要，可设置不同的风扇、风扇尺寸、速度、电流尺寸、功率尺寸等。可以通过测试和匹配购买。这种风扇有两种形式：排气和密封。如何选择?根据实际生产水平和生产条件。

2.流体流向的分类

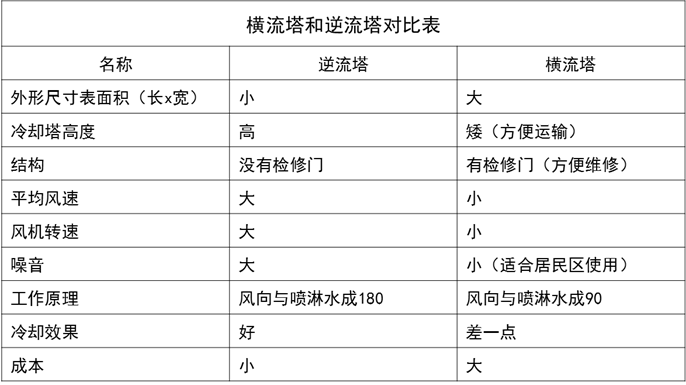

闭式冷却塔可分为水平流、逆流和复合流三种形式。原则上，水平流和复合流是相似的，可以说非常相似。什么是逆流?是指闭式冷却塔在塔体两侧和下部周围设置进气口。首先，空气从底部进入，顶部设置一个或多个风扇。风扇将混合水空气从底部引入顶部排出;水平流是指空气从冷却塔一侧通过密封进入，混合水蒸气通过风扇从另一侧顶部排出，风扇与喷淋系统平行并排。总之，根据塔内冷却水流动形式的不同，可分为喷水式、点滴式、薄羞式和点滴羞式。

3.组成

封闭式冷却塔一般由冷却塔、风机总成、电机总成、深水板、溅水装置、布水装置、管道系统、支架、连接紧固件、连接紧固件、密封垫片以及所有零件和材料组成。主要用于空调冷却系统、制冷系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷等。

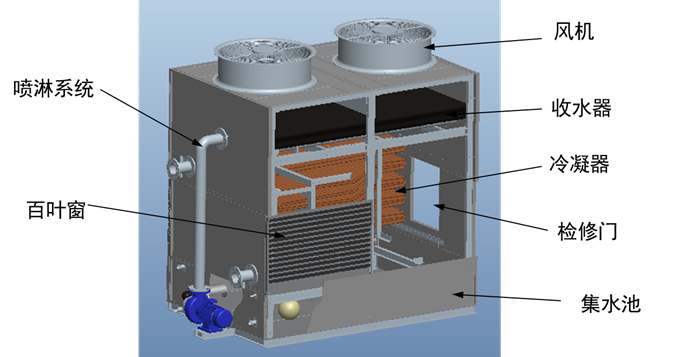

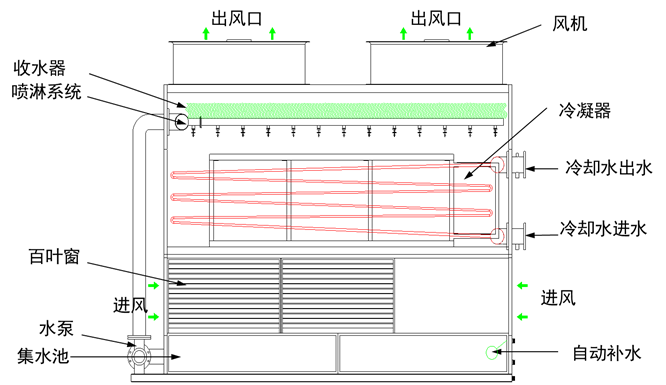

逆流冷却塔工作原理图：

逆流冷却塔工作原理图

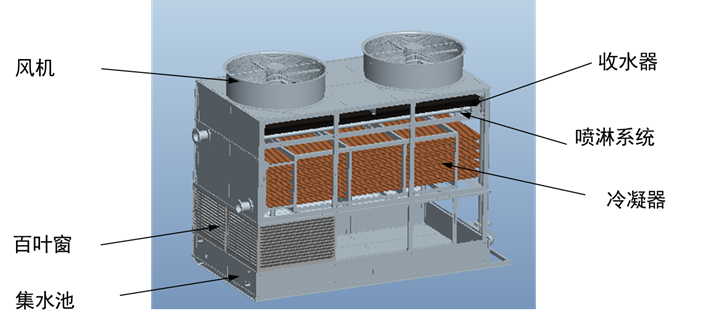

横流冷却塔工作原理图：

横流冷却塔工作原理图

闭式冷却塔工作原理：

机械通风闭式冷却塔的冷却原理主要是建立在蒸发冷却技术基础上，其设计源于工业用的蒸发冷却器。它是利用水泵或其他压力装置产生的压力，使从冷凝器、吸收器或工艺设备等出来的温度较高的水，即冷却水，被输送到冷却塔的冷却盘管中，循环水进入冷却塔，通过在冷却塔中的运动以及与风流体接触而进行热量的交换，进入冷却塔后的回水通过安装在塔内顶部、风道上部的压力旋流式喷嘴装置，形成竖直向下高速运动的喷射小水滴颗粒，完成了增大水滴表面积的任务。水滴在下降过程中还会遇到上升的空气流，延缓了水粒的下降速度，从而延长了热交换时间。流体的热量先传给铜管内壁，再由内壁传给铜管外壁，再又外壁传给喷淋水膜，水膜和空气形成饱和湿热蒸汽，热量由风机排入大气，一部分水滴被收水器回收，减少喷淋水损失。当喷淋水减少到一定量时，由浮球阀自动补水，如此这样循环不断。此外由于冷却塔去除了填料装置而成为了一个空体塔，使得塔内的阻力减小，在风机的作用下，增大了风速和风量，提高了气水比，从而达到提高降温效果的目的。

逆流冷却塔结构示意图：

逆流塔结构示意图
