冷却塔技术参数主要有哪些

发布者：特菱空调发布时间:2021-04-15 阅读数：

　　1.冷却塔主要国家及行业标准规范

　　GB T 7190.1-2018 机械通风冷却塔第1部分：中小型开式冷却塔

　　GB T 7190.2-2018 机械通风冷却塔第2部分：大型开式冷却塔

　　GB T 34863-2017 冷却塔节能用水轮机技术规范

　　GB T 50392-2016 机械通风冷却塔工艺设计规范

　　JB T 11530-2013 制冷用闭式冷却塔

　　JB T 12708-2016 机械通风冷却塔用水轮机技术条件

　　2.冷却塔主要关键指标和技术参数

　　2.1.型式

　　冷却塔根据水在是否在管道内流动冷却分为：开始塔和闭式塔。

　　冷却塔根据水和空气在填料中的相对流向分为：逆流式和横流式。

　　2.2.开始冷却塔(冷却水量小于1000m3/h)：

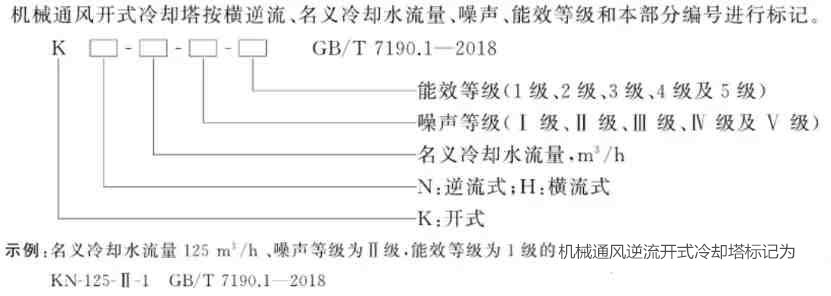

开始冷却塔参数介绍

　　2.3. 标准工况：

标准设计	标准工况1	标准工况2
进水温度/℃	37	43
出水温度/℃	32	33
设计温差/℃	5	10
湿球温度/℃	28	28
干球温度/℃	31.5	31.5
大气压力/kPa	99.4

　　2.4.冷却能力

　　冷却能力应不小于95.0%。

　　2.5.噪声标准

名义冷却水流量m3/h	噪声指标/dB(A)
	标准工况I				标准工况11
	1级	11级	111级	IV級	V级
8	50	53	58	63	70
15	51	54	59	64	70
30	52	55	60	65	70
50	53	56	61	66	70
75	54	57	62	67	70
100	55	58	63	68	75
150	56	59	64	69	75
200	57	60	65	70	75
300	58	61	66	71	75
400	59	62	67	72	75
500	60	63	68	73	78
600	61	64	69	73.5	78
700	62	65	69.5	74	78
800	63	66	70	74.5	78
900	64	67	70.5	75	78
1000	65	68	71	75.5	78

　　2.6.能效等级

能效等级	能效
能效等级	1级	2级	3级	4级	5级
标准工况1	≤0.028	≤0.030	≤0.032	≤O.O34	≤0.035
标准工况11	≤0.030	≤0.035	≤<0.040	≤0.045	≤0.050

　　2.7.飘水率

　　冷却塔的飘水率应不大于0.010%。

　　2.8.

　　2.9.标准工况

　　进塔空气干球温度θ=31.5℃ ,湿球温度τ=28.0℃,大气压力p=99.4kPa,进塔水温t1=43.0℃.出塔水温t2= 33.0℃。

　　2.10.冷却能力

　　冷却能力应不小于95.0%。

　　2.11.噪声

　　冷却塔的噪声标准测点的噪声值应不大于表1的规定值。

　　距塔进风口方向离塔壁水平距离为一个塔直径或当量直径，基础顶面以上1.5 m高的测点。

型式	名义冷却水流量Q	标准点噪声值 dB(A)
型式	m3/h	标准点噪声值 dB(A)
逆流式	1 000≤Q＜2 000	78
	2 000≤Q<3 000	79
	Q≥3 000	80
横流式	1 000≤Q<2 000	74
	2 000≤Q<3 000	75
	Q≥3 000	76

　　2.12.能效

　　能效等级表(单位为千瓦时每立方米)

能效等级	能效
能效等级	1级	2级	3級	4級	5级
耗电比	≤0.030	≤0.035	≤0.040	≤0.045	≤0.050

　　2.13.飘水率

　　冷却塔的飘水率应不大于0.005%。

　　2.14.闭式冷却塔 #FormatImgID_2#

　　2.15.名义工况

项目	被冷却水进水温度	被冷却水出水温度	湿球温度	干球温度	大气压力
项目	℃				kPa
名义工况	37	32	27	31.5	99.4
名义工况	35	30	25	31.5	99.4

　　2.16.冷却能力

　　冷却塔的冷却能力应不小于名义工况的95%。

　　2.17.噪声

　　在名义工况下冷却塔的噪声指标应不大于表的规定值。

名义冷却流量	噪声
m3/h	dB (A)
8	66
15	67
30	68
50	68
75	69
100	72
150	73
200	74
300
400
500	75
700	75
800	76
900
1000

2.18.耗电比

　　电动机实际工作电流不大于其额定电流的条件下，风机电动机耗电比应不大于0.07kW/(m3/h);水泵电动机耗电比应不大于0.035kW/(m3/h)。

2.19.飘水率

　　冷却塔的飘水率应不大于0.01%。

2.20. 产品主要参数；

　　设计湿球温度

　　进出塔水温

　　冷却水流量

　　噪声

　　电动机功率

　　风机直径

　　主要安装尺寸

　　基础尺寸

　　基础载荷
